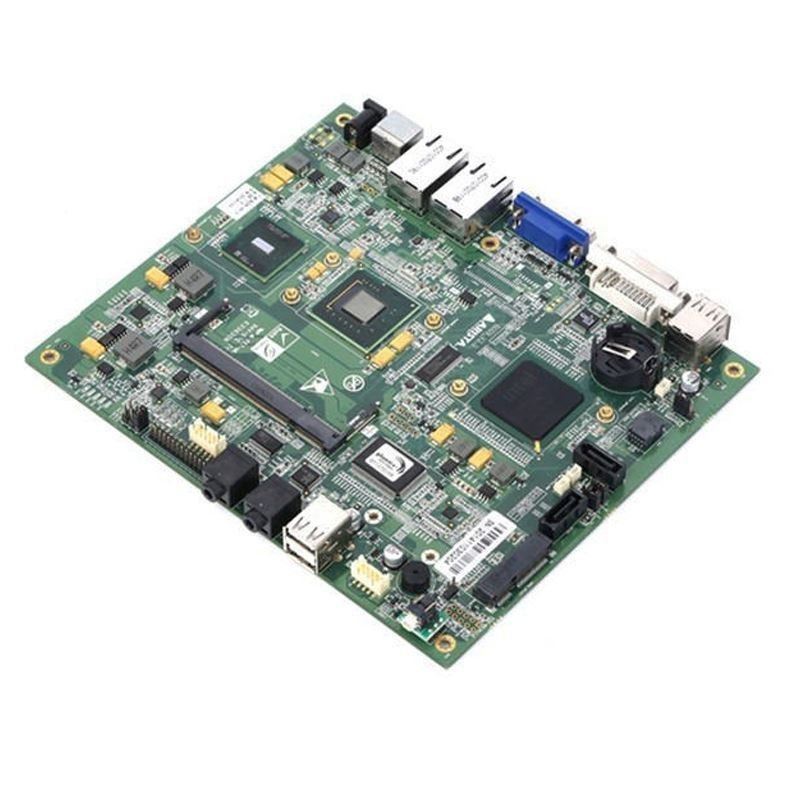

전자 솔루션용 BGA 다층 PCB 보드 0.2mm-3.0mm

전자 솔루션용 BGA 다층 PCB 보드

BGA 다층 PCB 보드 전자 솔루션, 다층 PCB, 이름에서 알 수 있듯이 다른 층의 조합입니다.단면 PCB와 이면 PCB는 모두 결합되어 복잡한 PCB를 제공합니다.다층 PCB는 층의 수를 증가 시켰고 따라서 배선에 사용할 수있는 영역이 증가했습니다.보드는 이중층 PCB를 결합하여 다이 일렉트릭과 같은 단열 물질로 분리하여 만들어집니다.

제품 설명

Shenzhen YUE TONG Electronic는 OEM PCBA 프로젝트를 위한 신뢰할 수 있는 PCB 제조업체입니다. 우리는 약 9 년 동안 전 세계 고객들을 위해 PCB ((1 ~ 28 층 PCB) 를 제조하고 있습니다.

우리는 PCB를 HASL 납 없는, ENIG (잠수 금), 침수 진 및 침수 은과 같은 표면 완공으로 제공할 수 있습니다.

기본 사양

1PCB 재료:Tg130, Tg135, Tg150, Tg170

2판 두께:00.2mm-3.0mm

3구리 두께 0.5~6oz

4표면 완화: HASL ((연료 및 납 없는), OSP, 몰입 금/연금, 은

5솔더 마스크 색상: 녹색, 파란색, 흰색, 검은색, 노란색, 빨간색 등

67 밀리미터 구멍 크기

73 밀리 회로 너비와 공간

PCB는 멀티미디어, 스마트 홈, IoT, 보안 전자제품, 의료 기기, 고급 소비자 전자제품 등 광범위한 전자 제품에 사용할 수 있습니다.

다층 PCBS 의 장점
다층 PCB는 단일 또는 이중층 PCB보다 몇 가지 장점이 있습니다. 더 많은 기능, 용량 및 속도를 허용하는 더 높은 밀도를 가지고 있습니다.전자기 보호 는 전력 및 지상 층 이 올바르게 배치 될 경우 더 쉽다. 방대한 배선에 대한 필요성이 없으며 따라서 무게가 낮습니다. 크기를 줄이고 공간을 절약하는 데 도움이됩니다. 다른 유형의 PCB보다 유연성을 높였습니다.

기술의 발전으로, 다층 PCB는 점점 더 완벽해지고 더 많은 분야에서 적용됩니다. 지속적인 탐색과 개발을 통해,유동은 앞으로 더 많은 새로운 형태의 다층 PCB를 공급할 것입니다..

빠른 회로 PCB 프로토타입 제조 서비스, 저 및 중량 인쇄 회로 보드 제조 서비스.특히 빠른 회전 PCB 프로토타입 100% 시간 배송.
